Schnellspanner GN 812 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich in entgegengesetzer Richtung. Kennzeichnend ist die geringe Bauhöhe in der Spannstellung, da sich der Betätigungshebel dabei seitlich unterhalb des Spanners befindet. Die zwei um 90° angeordneten Montageflächen ermöglichen eine platzsparende Montage neben der Spannstelle.
Schnellspanner mit offenem Spannarm nehmen in Form AV über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form CV ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Schnellspanner in Form EV können durch Anschweißen der mitgelieferten Halteschelle auf besondere Anforderungen angepasst werden.
Ausführung
Stahlblech-Teile
Einsatzstahl C 10
verzinkt, blau passiviert
Lagerbolzen vergütet
Lagerbuchsen einsatzgehärtet
alle beweglichenTeile mit
Spezialfett geschmiert
solide geformter Kunststoffgriff
rot, ölbeständig
Andrückschraube GN 708.1(Form A)
Stahl, verzinkt, blau passiviert
Gummi-Druckstück 85 Shore A
RoHS
Technische Zeichnung ausblenden
Artikelvarianten / Tabelle
Form
AV
offener Spannarm, mit 2 Flankenscheiben
CV
offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1

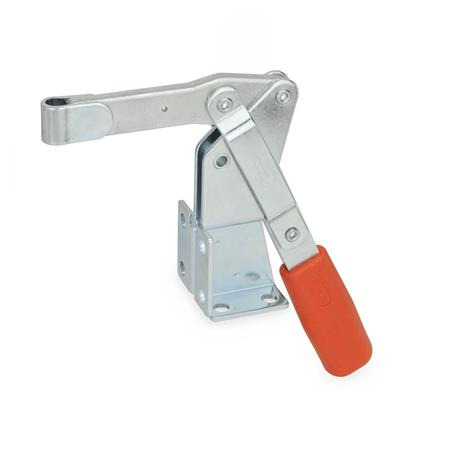

EV
massiver Spannarm mit Halteschelle zum Anschweißen
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist. Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb! Telefon+41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS(engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
