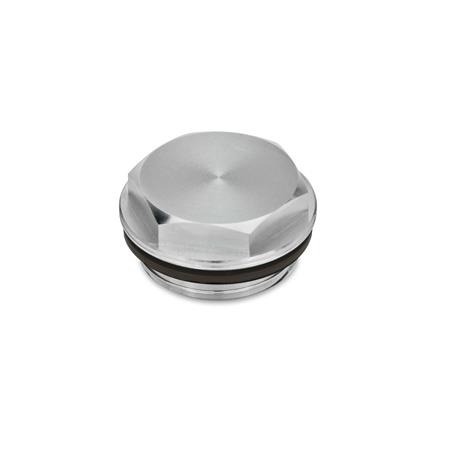

GN 742 Tappi filettati Alluminio, resistente a temperature fino a 180 °C

Tipo: OS - Neutro, liscio
N° identificativo: 1 - Senza foro di sfiato
Scheda Tecnica GN 742 Stampa questa pagina

Descrizione del prodotto

Il diametro esterno d1 dei tappi filettati GN 742 si adatta ai fori delle viti con filettatura BSP secondo DIN 3852.

L'anello di tenuta è integrato in una rientranza radiale sul lato piatto. Si evita così che la guarnizione venga persa o schiacciata durante il serraggio.

Specifiche

Alluminio

  • Tipo OS, ES e AS
    Finemente tornito, liscio
  • Tipo OSS, ESS e ASS
    Finemente tornito, colore nero anodizzato
  • Simboli grafici incisi al laser

Guarnizione di tenuta
Gomma fluorurata (FPM / FKM)

  • Colore marrone
  • Resistente a temperature
    fino a 180 °C

RoHS

Su richiesta

Con astina di livello

GN 742 Tappi filettati con e senza simboli grafici, guarnizione Viton, alluminio, resistente a temperature fino a 180 °C disegno
Nascondi disegno tecnico
GN 742 Tappi filettati con e senza simboli grafici, guarnizione Viton, alluminio, resistente a temperature fino a 180 °C disegno

Opzioni articolo / Tabella

Tipo

OSNeutro, liscio
OSSNeutro, colore nero anodizzato
ESCon simbolo grafico "carico" secondo norme DIN, liscio
ESSCon simbolo grafico "carico" secondo norme DIN, colore nero anodizzato
ASCon simbolo grafico "scarico" secondo norme DIN, liscio
ASSCon simbolo grafico "scarico" secondo norme DIN, colore nero anodizzato

N° identificativo

1Senza foro di sfiato
2Con foro di sfiato
Mostra / Nascondi colonne
d1d2d2d3
Foro di
sfiato		d4e ≈l1l2st
19G 1/4M 14 x 1,5--2M 517.315.58158
22G 3/8M 16 x 1,5--2M 520.815.58188
26G 1/2M 20 x 1,5--2M 524.3168.5218
32G 3/4M 26 x 1,5M 27 x 1,5-2M 531.2179278
40G 1M 33 x 1,5--2M 53719.511328
50G 1 1/4M 40 x 1,5M 42 x 1,5M 42 x 22M 547.32112418
60G 1 1/2---2M 557.72213508

Selezione e configurazione articolo
Diametro esterno d1
Filettatura in pollici d2
Filettatura fine d2
Tipo






N° identificativo


Diametro esterno d1
Filettatura in pollici d2
Filettatura fine d2
Tipo






N° identificativo


Parte selezionata (Come ordinare)

Totale (netto)
7,20 CHF
più IVA 0,58 CHF
lordo 7,78 CHF
Disponibile entro 2-5 giorni
Peso: 0,007 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
