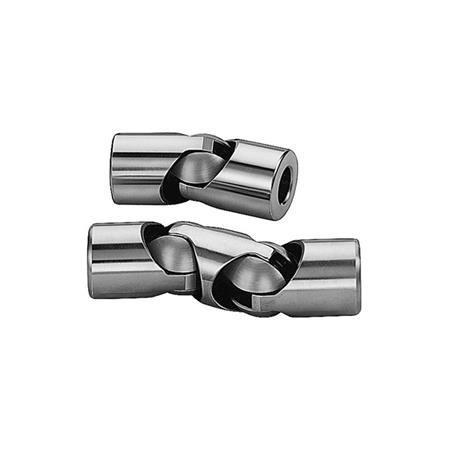

Kugelgelenke HA 800 sind einfache Gleitlagergelenke und können infolgedessen nur bei niedrigen Drehzahlen eingesetzt werden.
Die jeweiligs zulässigen Höchstdrehzahlen sind abhängig vom Beugungswinkel und Belastung, sollten jedoch 500 min-1 möglichst nicht überschreiten.
Kugelgelenke können im Gegensatz zu Kreuzgelenken DIN 808 nur bedingt axial auf Zug belastet werden. Das Gelenke kann vollständig in 3 Einzelteile zerlegt werden.
Die in der Tabelle aufgeführten max. Drehmomente stellen Grenzwerte dar, die nicht überschritten werden dürfen. Sie sind in voller Höhe nur bei kleinen Drehzahlen und geringen Beugungswinkeln bzw. Aussetzbetrieb zulässig.
Bei Dauerbetrieb ist für eine ausreichende Schmierung der Gelenke zu sorgen. Falls eine Tropfschmierung nicht möglich ist, sollte 1 x täglich nachgeschmiert werden. Ebenfalls hat sich der Einsatz einer mit Fett gefüllten Neoprene-Schutzhülle HA 808.9 bewährt.
Kugelgelenke sind auch unter dem Begriff Vexiergelenke bekannt.
Ausführung
Stahl
blank
Laschen und Kugel gehärtet
RoHS
Auf Anfrage
mit anderen oder unterschiedlichen Anschluss-Bohrungen
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist. Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb! Telefon+41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS(engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
