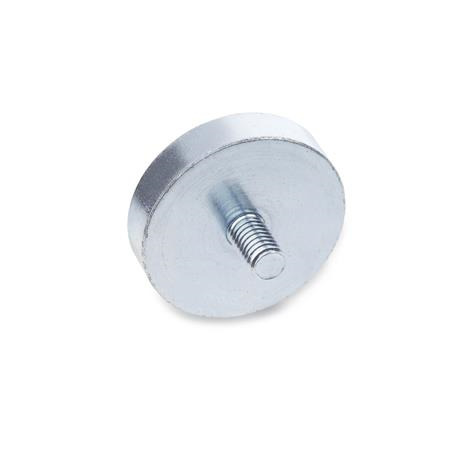

GN 50.3 Magneti di ritegno Ferrite / Neodimio-ferro-boro, corpo di contenimento acciaio, con perno filettato

Scheda Tecnica GN 50.3 Stampa questa pagina Ulteriori informazioni sui magneti di ritegno

Descrizione del prodotto

I magneti di ritegno GN 50.3 si combinano con un corpo di contenimento in acciaio e un anello in plastica; in questo modo si crea un sistema in grado di schermare e rafforzare il magnete per una trasmissione ottimale del flusso magnetico sulla superficie magnetica.

Specifiche

Magnete

  • FerriteHF
    Temperatura di esercizio fino a 200 °C
  • NdFeBND
    Neodimio, ferro, boro
    Temperatura di esercizio fino a 80 °C
  • NdFeBNDT
    Neodimio, ferro, boro
    Temperatura di esercizio fino a 150 °C

Corpo di contenimento
Acciaio, zincato

RoHS

Accessorio

Dischi adesivi GN 70.1
Calotte in gomma GN 70.2

GN 50.3 Magneti di ritegno con perno filettato disegno
Nascondi disegno tecnico
GN 50.3 Magneti di ritegno con perno filettato disegno

Opzioni articolo / Tabella
Mostra / Nascondi colonne

d1		Magnete HF
d2
h
Lunghezza l		Magnete ND
d2
h
Lunghezza l		Magnete NDT
d2
h
Lunghezza l		Forze magnetiche nominali in N
HF
ND
NDT
6 ±0.1---M 34.5 ±0.17----5-
8 ±0.1---M 44.5 ±0.18----13-
10 ±0.1M 34.5 +0.2/-0.17M 34.5 ±0.17---425-
10 ±0.1---M 44.5 ±0.18M 44.5 ±0.18-2533
13 ±0.1M 34.5 +0.2/-0.17------10--
13 ±0.1---M 54.5 ±0.18M 54.5 ±0.18-6075
16 ±0.1M 34.5 +0.2/-0.17------18--
16 ±0.1M 44.5 +0.2/-0.16M 44.5 ±0.18---1885-
16 ±0.1---M 64.5 ±0.18M 64.5 ±0.18-95110
20 ±0.1M 36 +0.2/-0.17------30--
20 ±0.1---M 66 ±0.110M 66 ±0.110-140172
25 ±0.1M 47 +0.3/-0.28------40--
25 ±0.1M 67 +0.3/-0.220M 67 ±0.210M 67 ±0.21040200233
32 ±0.1M 47 +0.3/-0.28------80--
32 ±0.1M 67 +0.3/-0.212M 67 ±0.210M 67 ±0.21080350400
32 ±0.1M 87 +0.3/-0.210------80--
40 ±0.1---M 88 ±0.212----670-
47 +0.2/-0.1M 69 +0.5/-0.28------180--
47 +0.2/-0.1---M 89.2 ±0.213----790-
57 +0.2/-0.1M 610.5 +0.5/-0.28------280--
63 +0.3/-0.1M 614 +0.5/-0.215------350--
80 +0.3/-0.1M 810 +0.5/-0.213------600--

Selezione e configurazione articolo
Magnete


Diametro d1
Filettatura d2 (HF)
Filettatura d2 (ND)
Magnete


Diametro d1
Filettatura d2 (HF)
Filettatura d2 (ND)

Parte selezionata (Come ordinare)

Totale (netto)
4,35 CHF
più IVA 0,35 CHF
lordo 4,70 CHF
Disponibile entro 2-5 giorni
Peso: 0,001 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
