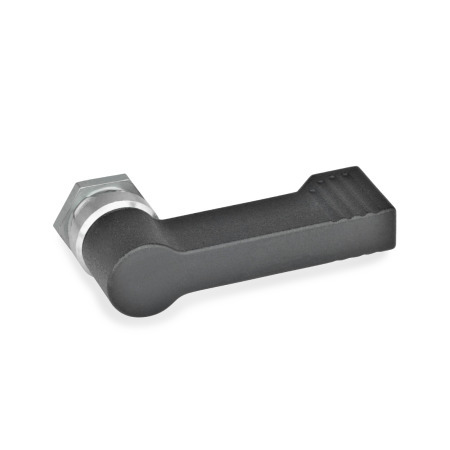

GN 702SperrriegelZink-Druckguss, mit 4 Raststellungen (4 x 90°)
Form: C - mit Außengewinde Farbe: SW - schwarz, RAL 9005
Zubehör für Profilsysteme
Normelemente dieser Produktfamilie sind kompatibel mit den gängigsten Aluminium-Profilsystemen. Über abgestimmte Montagesets lassen sich die Ganter-Normelemente einfach und kostensparend mit den Profilen verbinden. Das zeitaufwändige Zusammenstellen von Einzelteilen bei der Bestellung entfällt.
kompatibel mit den gängigen Profilsystemen
für Nutbreiten 6, 8 und 10 mm
für Raster 30, 40 und 45 mm
Weitere Informationen zu Produkten für Profilsysteme:
Sperrriegel GN 702 eignen sich besonders für leichte Anwendungen, wie z. B. das Zuhalten von Schubfächern, bei denen keine dynamische Belastung auftritt.
Für die Sperrriegel der Form C ist zur Montage eine Bohrung gemäß der Skizze in die Anschraubfläche einzubringen. Diese wird in der Serienfertigung üblicherweise durch Stanzen oder Lasern erzeugt. Für Kleinserien und Stahlblech bis 2 mm Dicke bietet sich der Blechlocher GN 123 an. Des Weiteren kann die Montagebohrung durch Bohren / Fräsen realisiert werden.
Ausführung
Riegel
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005SW
rot, RAL 3000, strukturmattRS
orange, RAL 2004, strukturmattOS
Rastmechanik
Zink-Druckguss / Kunststoff bei Form A
Stahl / Kunststoff bei Form B / C
Stahlteile verzinkt, blau passiviert
Anschraubflansch bei Form A
Zink-Druckguss
kunststoffbeschichtet
schwarz, matt
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist. Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb! Telefon+41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS(engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
